历经考验的测量技术

    坚固的设计,隔爆外壳

    安装方便

    安全触摸屏操作方式

    无需吹扫

    ATEX认证,II2G类

新型EL6010系列分析仪--耐用而高效

    EL6010系列分析仪为危险区专用产品,其隔爆外壳已经过ATEX94/EC认证.该分析仪系列产品属II2G类,可在1区和2区具有潜在爆炸性气体环境的工厂中使用.

应用领域

   危险区可燃气体和不可燃气体的生产,储存,加工和运输.

行业/工厂

化工业,加工业,制药业,沼气,以及垃圾处理场或污水处理厂排出的气体的应用.

概念

设计

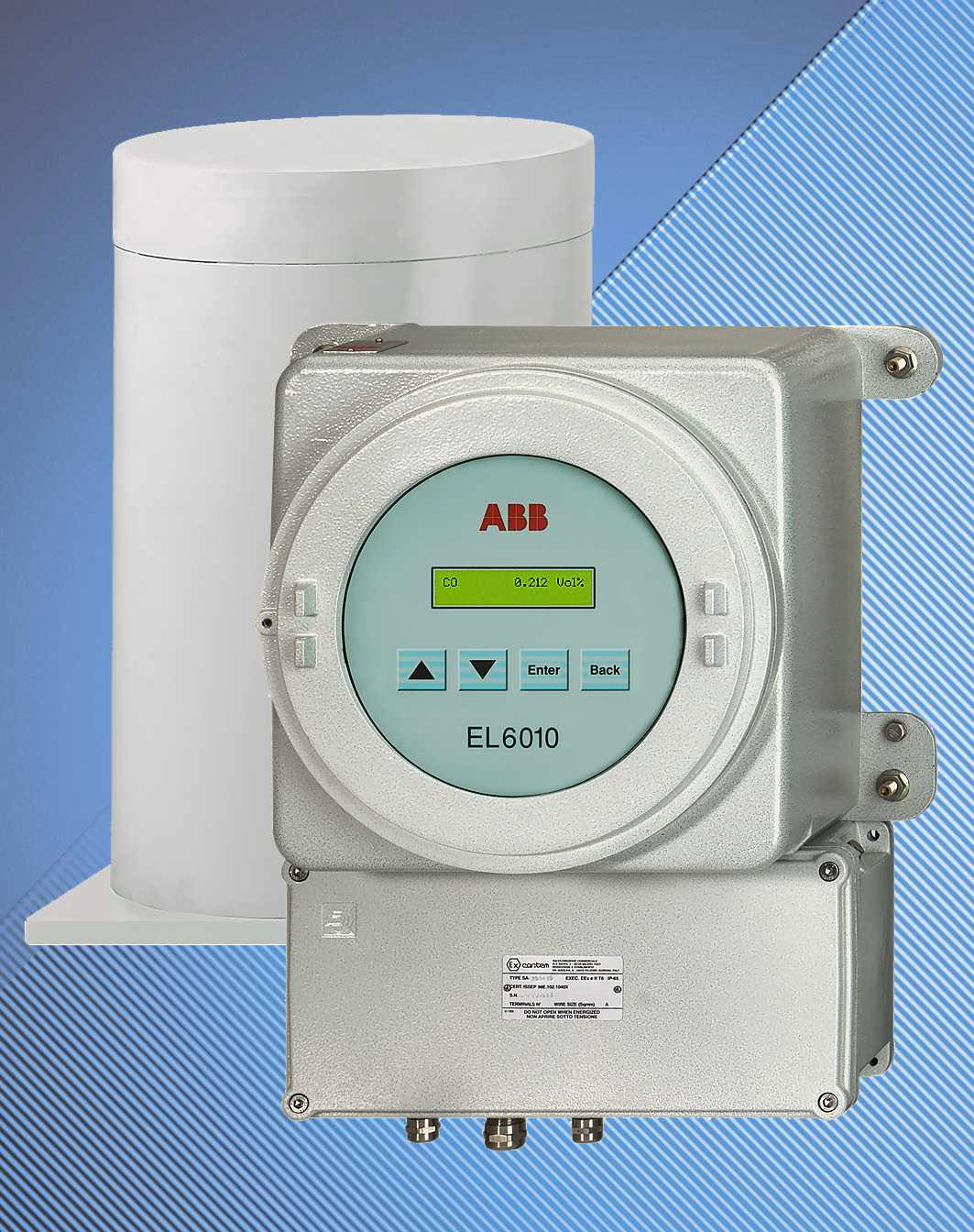

    EL6010系列气体分析仪由一台分析仪和一个控制单元组成,均配备有满足IIC组别的最高要求的隔爆外壳,因此适合在含有氢气和乙炔的环境中使用.

    仪器中预装的两条线缆分别为通信电缆和电源电缆,从安装在控制单元中的共用电源引出.另外,控制单元还配备了更高的安全等级(EEx e)的接线盒,方便您连接其他信号线,如模拟输出信号线或状态信号线等.

    优势:配备显示屏的控制单元和各种操作控制件均可安装与人眼齐高,分析仪单元的安装位置处于生产过程中的适当位置上.

操作
EL6010系列分析仪操控简便,专门针对各种危险区应用领域量身定制,可提供一切必要的配置选项.三种分析仪全部采用相同的菜单结构.

    该系列仪器无需打开外壳,即可方便地在各种危险区进行作业.只需要隔着一个防爆玻璃窗来操控四个创新技术地触摸屏,就能控制各项必要的功能,因此,该仪器在任何时候均可安全可靠地完成本地作业.

接口

   该仪器除配备有模拟输出接口外,还集成了RS232和RS485地Modbus接口,该接口可通过菜单进行选择.由于配备了该接口,EL6010分析仪可与PC机,PLC或过程控制系列建立数字链接.随着光盘中提供了DDE驱动程序,能方便地实现对接,因此,可通过与之相连地PC机上相应地Windows程序来完成分析仪数据的读取,存档和显示.

成熟的测量技术

   我们在选用测量技术方面从来不打任何折扣.EL6010分析仪采用了与Uras,Magnos,Caldos及Advance Optima系列等其他知名而成熟的ABB分析仪相同的测量原理和耐用结构设计.

EL6010-Uras14红外气体分析仪

    Uras 14红外气体分析仪可选择测量最多两种气体组分的浓度.若使用内置标定池,则无需标准气瓶也可完成日常标定.该仪器的独特之处在于其极高的选择性和稳定性.可以对CO,CO2,CH4,SO2和NO等气体组分进行测量.该仪器还可以通过配备温控器的200mm测量池实现最小量程的测量.

规格

测量组分的最小量程,如:

CO     0-10ppm
CO2    0-5ppm
SO2    0-25ppm
NO     0-150ppm

欲了解分析仪可测量的NH3,CH4等其他组分及其量程,请参见数据表10/24-3.10EN.每个组分对应一个量程,可自设定;共有两个测量组分.

EL6010-Magnos106氧分析仪

Magnos106分析仪的测量原理以氧气特有的顺磁性为基础.

规格

测量组分最小量程:
O2    0-1Vol%
抑制量程,最小范围1Vol% O2

-Caldos17热导气体分析仪

   Caldos 17分析仪利用各种气体组分的热导性进行测量.分析仪所配备的硅传感器可确保分析仪实现快速测量,并具有出色的长期稳定性.

规格

气体组分测量的最小量程,如:

空气中的H2    0-4Vol%
N2中的H2      0-1Vol%
空气中的He    0-1Vol%
H2中的CH4     0-3Vol%

欲了解分析可测量的所有二元混合气的详细列表,请参见数据表10/24-3.10EN.

通用规格

EX认证:II2G EEx de IIC T4

控制单元
-尺寸    358mm×455mm×200mm;
          (宽×高×深)

-重量约19kg

-安装形式:壁挂式

分析仪

-尺寸:    250mm×250mm(底座)
          405(筒高)

-重量:    约26kg

-安装形式:壁挂式
